Geberit Duofix Set předstěnové instalace, sprchovací toalety a sedátka Tece, tlačítka Sigma30, Rimless, SoftClose, chrom mat/chrom 111.355.00.5 NT7

Kompletní instalační set pro závěsné WC

• Rimless technologie bezokrajového splachování
• SoftClose mechanismus pozvolného sklápění sedátka
• tento instalační set je dostupný také v dalších variantách provedení ovládacího tlačítka

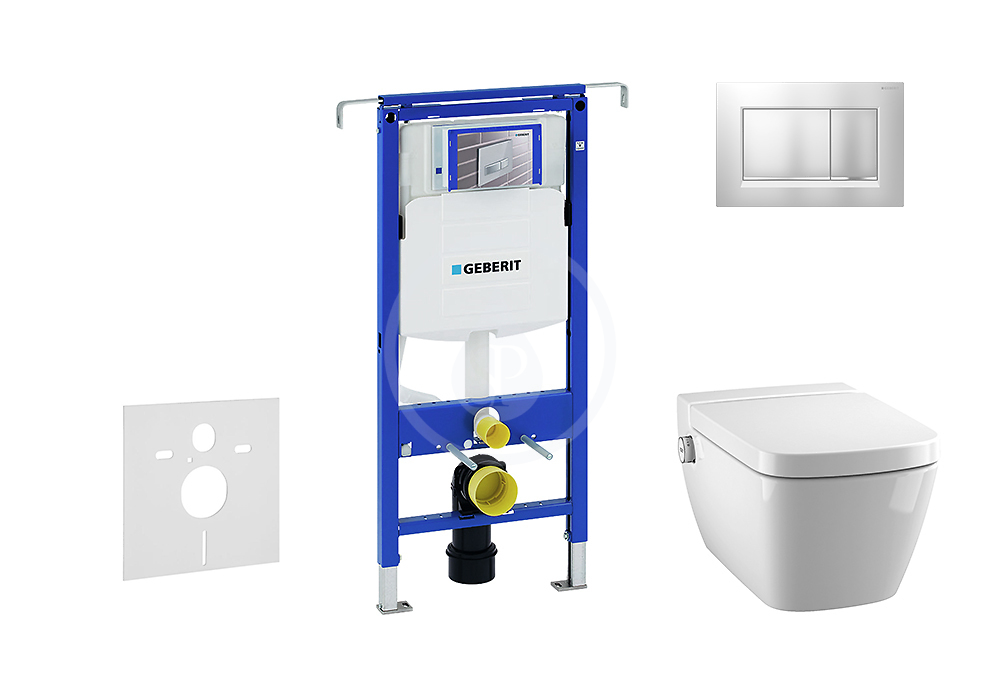

Obsahuje

• předstěnový instalační prvek Geberit Duofix (111.355.00.5), se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny
• soupravu pro tlumení hluku (SP 156SET)
• závěsné WC s bidetovou sprškou Tece TECEone (9700200)
• duroplastové WC sedátko Tece TECEone (9700600)
• 2-činné ovládací tlačítko Geberit Sigma30, chrom mat/chrom (115.883.KN.1)

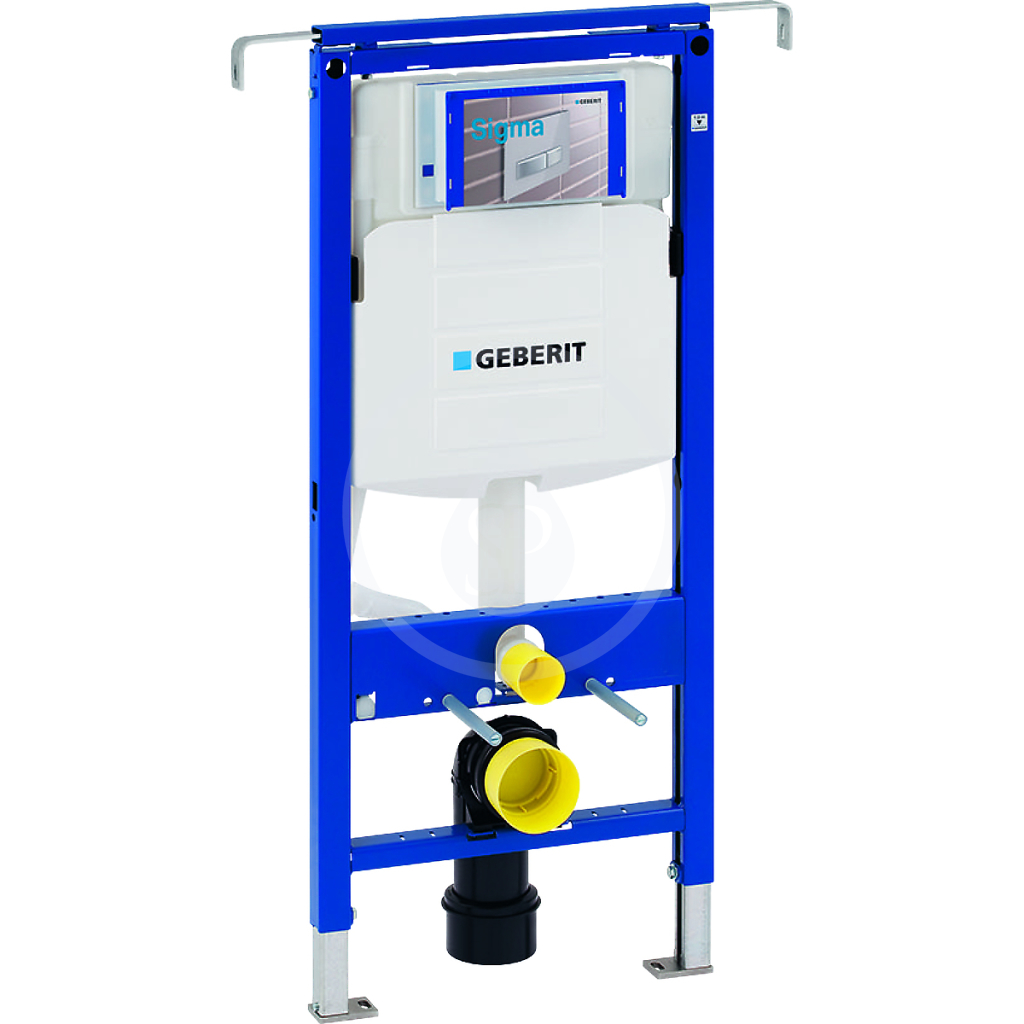

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny

Specifikace montáže

Montážní prvek pro suché procesy určený k montáži mezi dvě stěny. Jeho uchycení do stran oceníte všude tam, kde zadní stěna není dostatečně únosná, nebo kde je uchycení do bočních stěn technicky jednodušší. Ideálně se hodí např. do montovaných dřevostaveb nebo bytových jader panelových domů. Konstrukce rámu umožňuje jednoduché a spolehlivé upevnění mezi dvě stěny. Připevnit ho lze prakticky do jakéhokoliv stavebního materiálu, od panelu přes vyzdívanou (např. cihelnou, ytongovou) nebo dřevěnou stěnu až po nosník lehké sádrokartonové příčky (např. Knauf nebo Rigips).

Účel použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• K montáži do úzkých prostor a výklenků
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• nastavitelný do šířky
• rám s vrtanými otvory O 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry nastavitelné 0–20 cm
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• upevnění připojovacího kolena zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické údaje

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství, nastavení ve výrobě: 6 a 3 l
• velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení: 3-4 l

Obsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• připojovací souprava pro WC, O 90 mm
• připojovací koleno 90° z PE-HD, O 90 mm
• přechodka z PE-HD, O 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• upevňovací materiál

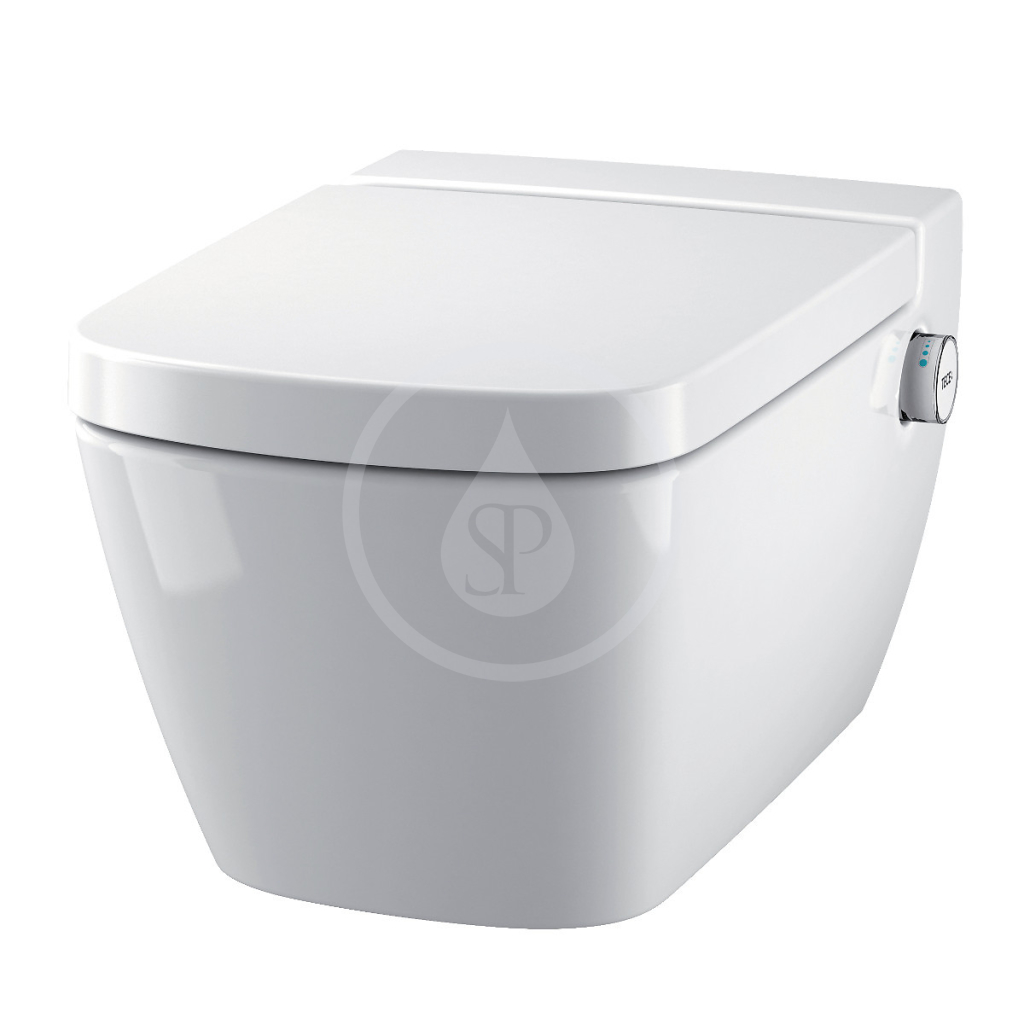

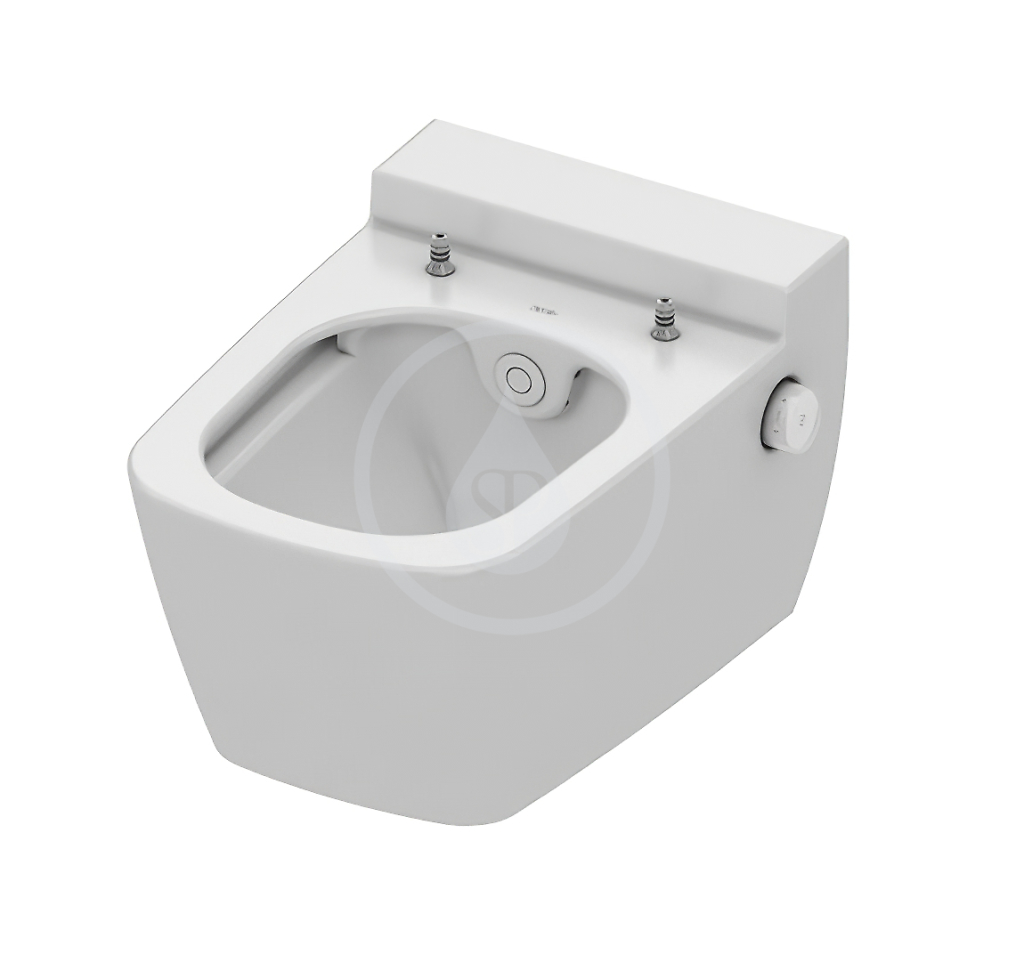

Sprchovací toaleta s technologií Rimless

• materiál: sanitární keramika
• rozměry: 400 x 540 x 392 mm
• technologie bezokrajového splachování Rimless - bez oplachového kruhu

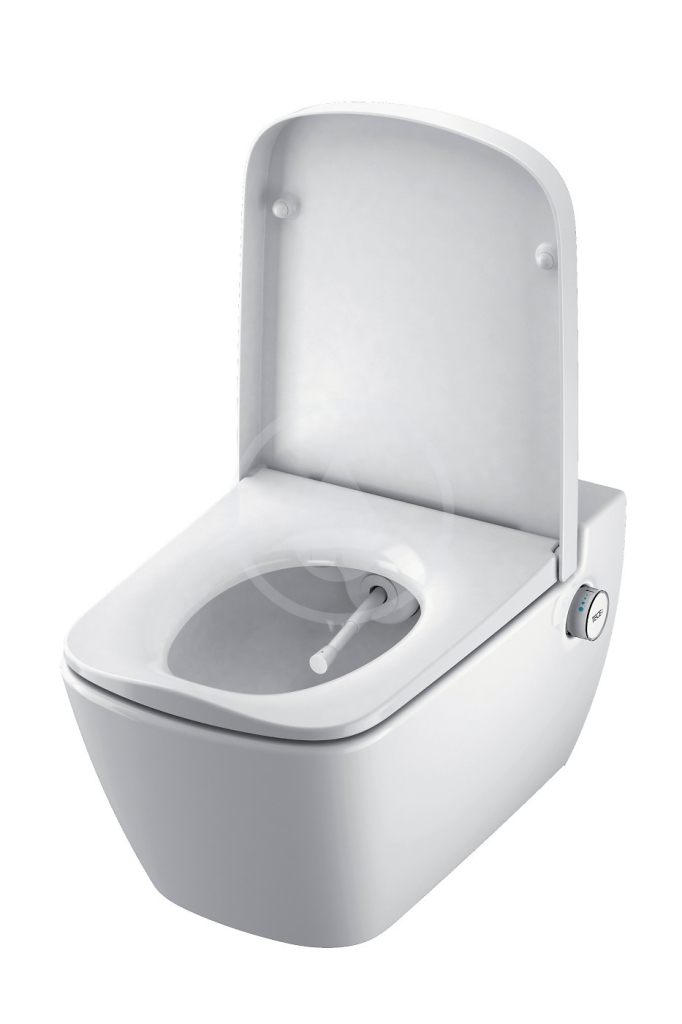

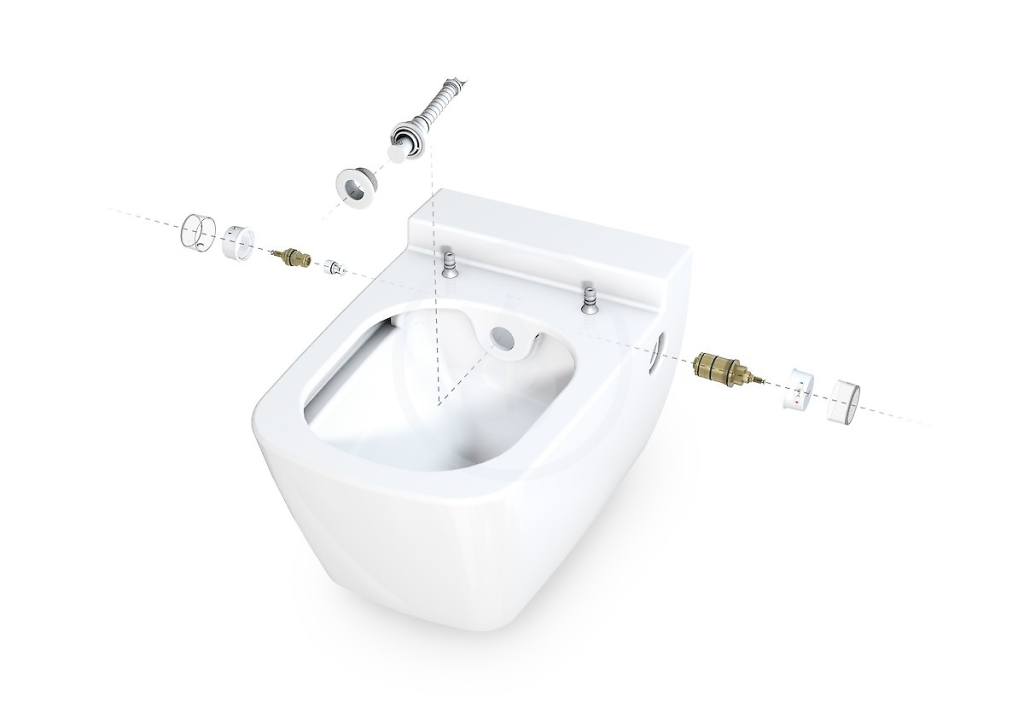

• integrovaná bidetová sprška s ovládáním na boku toalety

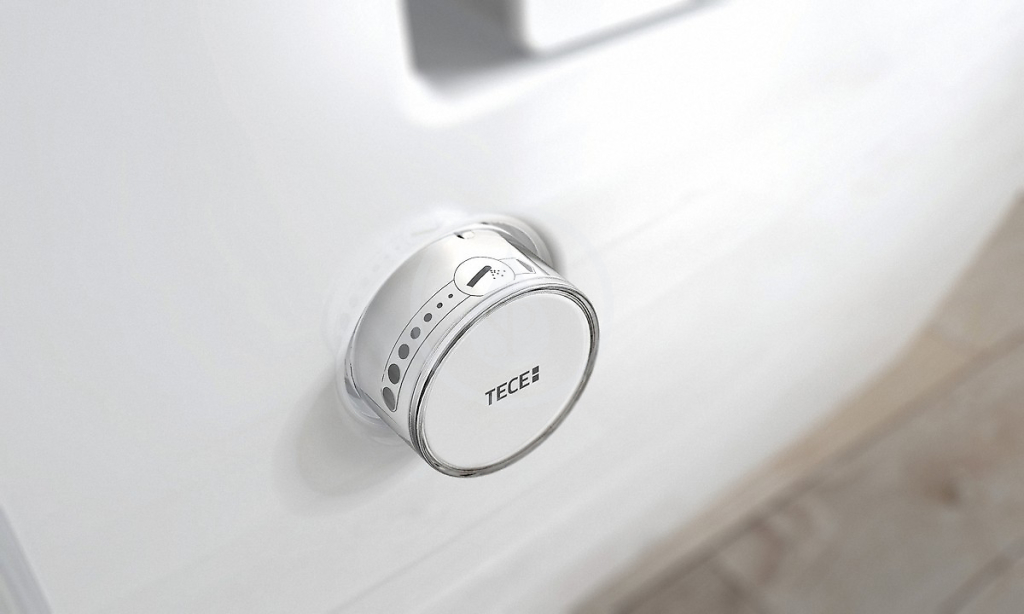

• regulátor pro ovládání objemu a teploty vody
• otočením regulátoru se rameno spršky automaticky vysune
• bez vodní nádržky, bez elektrického splachování, bez bojleru
• rozsah teploty: 10-38 °C
• tlak vody: min. 1 bar (0,1 MPa)
• spotřeba vody: až 5,6 l/min
• snadná instalace a údržba
• bezpečnostní systém integrovaný v TECEone splňuje požadavky normy EN 1717, takže může být toaleta napojena přímo na centrální rozvod teplé a studené vody

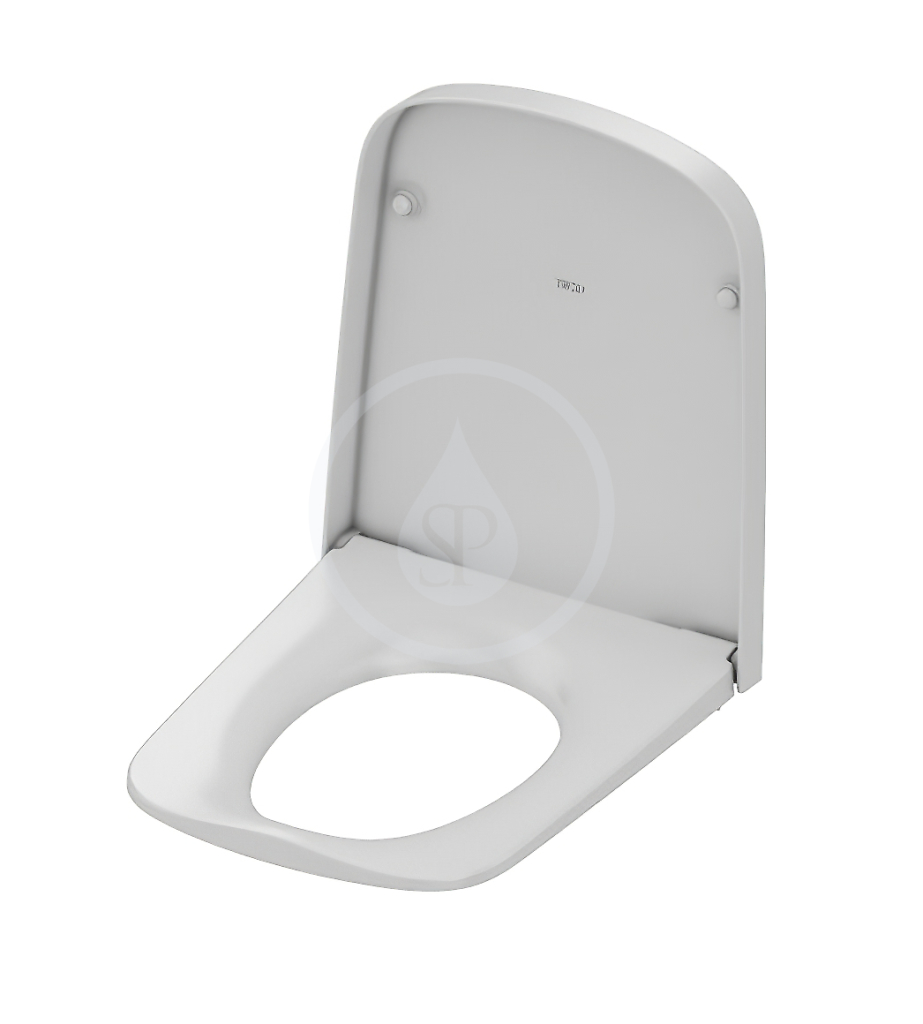

WC sedátko s poklopem, Soft-Close

• povrchová úprava: bílá
• materiál: duroplast
• ergonomický tvar
• uchycení pomocí ocelových pantů se Soft-Close mechanismem
• uchycení je již nainstalováno a neoddělitelně přichyceno na keramiku
• sedátko je odnímatelné - usnadňuje čištění

Ovládací tlačítko Sigma30, pro 2 množství splachování

• rozměry: 246 x 164 mm
• materiál: plast
• barva provedení: chrom mat/chrom
• k ovládání splachování u splachovacích nádržek pod omítku Geberit Sigma
• upevňovací rámeček
• 2 stavitelné úchytky
• 2 tyčky tlačítka
• tyčky tlačítka jsou zvukově izolované, rychlé nastavení bez nářadí
