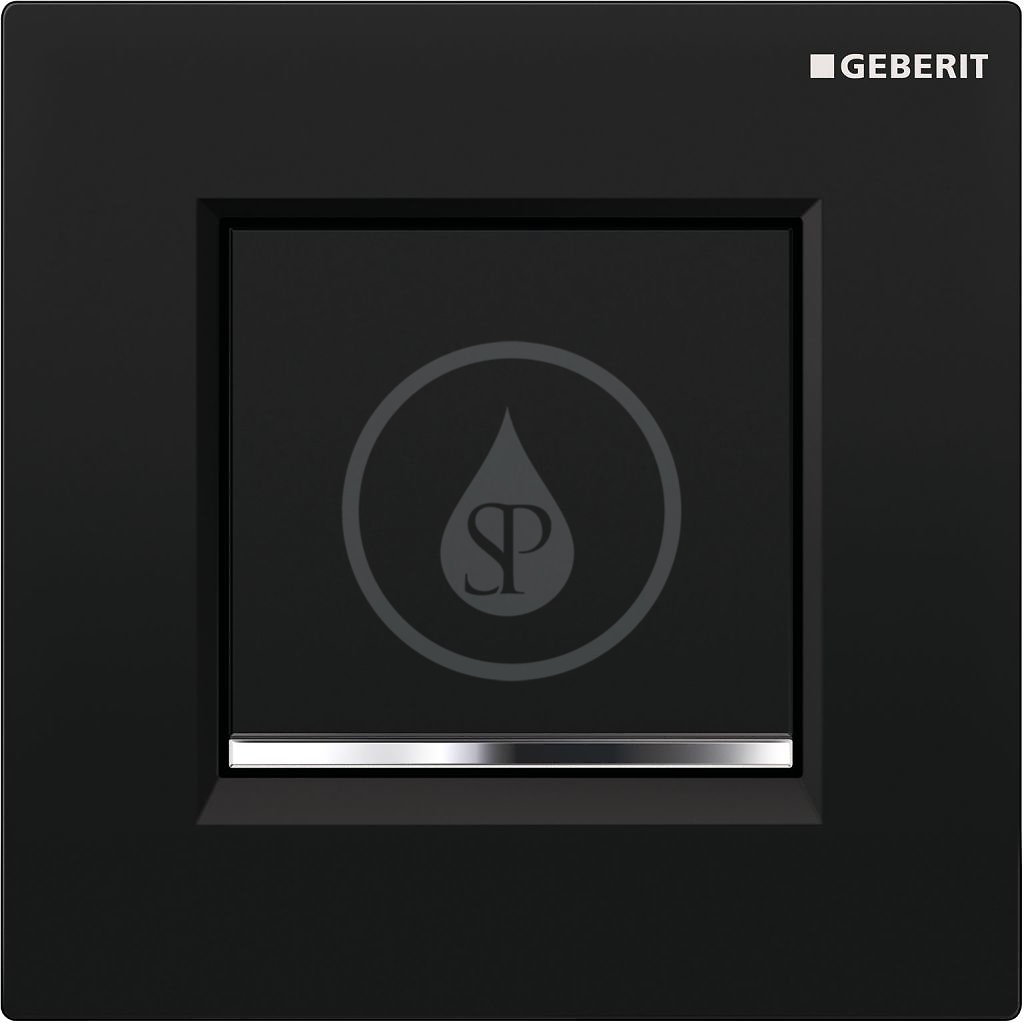

Geberit Splachovací systémy Pneumatické ovládání splachování pisoárů Typ 30, černá/lesklý chrom 116.017.KM.1

Ovládání splachování pisoárů s pneumatickým ovládáním splachování, ovládací tlačítko typ 30

• ovládací tlačítko s pojistnou závorkou

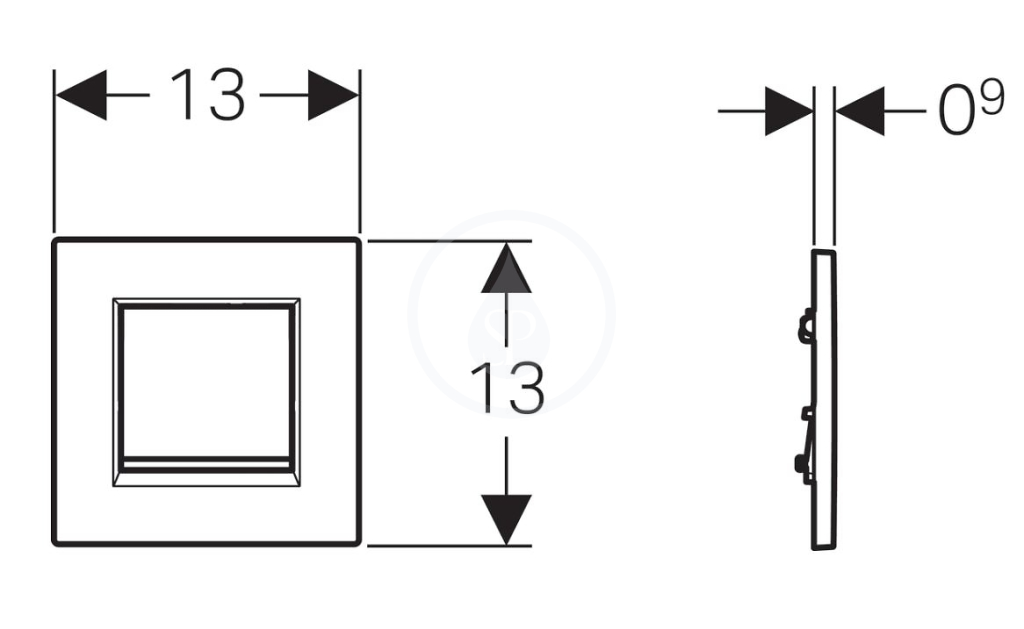

• rozměry tlačítka: 130 x 130 mm
• nastavení doby splachování se vzduchovými tryskami (pneumatické)
• nízká ovládací síla
• malý zdvihový pohyb
• aktivace spláchnutí při uvolnění ovládacího tlačítka
• splachovací množství lze snížit přes regulační šroub soupravy pro hrubou montáž až na 0,5 l na spláchnutí
• skupina armatur II podle DIN 4109

Účel použití

• k ručnímu ovládání splachování pisoárů
• pro instalační prvky Geberit pro pisoár s ovládáním zepředu
• pro instalační prvky Geberit pro pisoár s ovládáním shora
• k montáži do souprav pro hrubou montáž pro ovládání splachování pisoárů Geberit (od roku výroby 2009)

Technické údaje

• tlak při průtoku: 100-800 kPa
• maximální zkušební tlak vody: 1600 kPa
• maximální zkušební tlak vzduchu / inertního plynu: 300 kPa
• relativní vlhkost vzduchu: < 100 %
• maximální teplota vody: 30 °C
• ovládací síla: < 12 N
• průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
• průtok při tlaku 1 bar s omezovačem průtoku: 0.18 l/s
• výpočtový průtok: 0.22 l/s
• minimální přetlak pro výpočtový průtok: 100 kPa
• doba proplachování, rozsah nastavení: 4/8/12 s

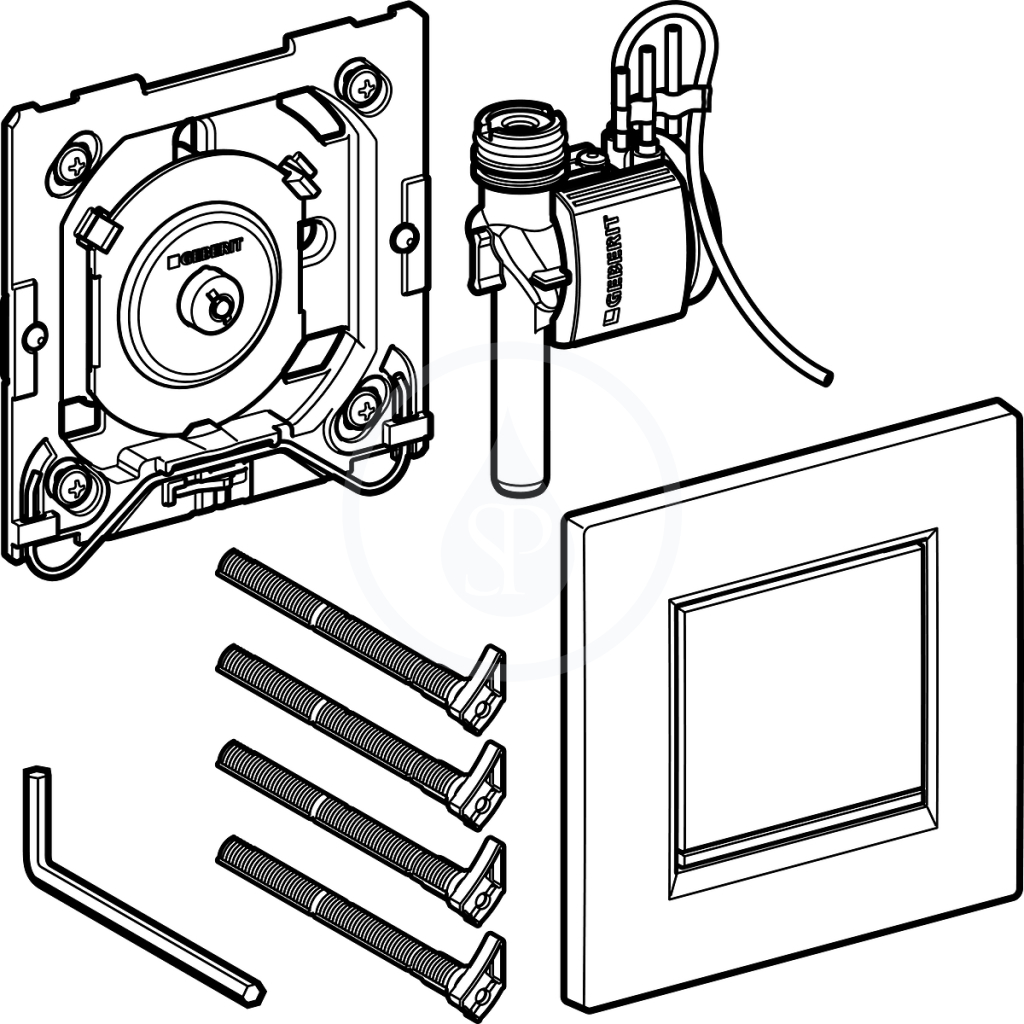

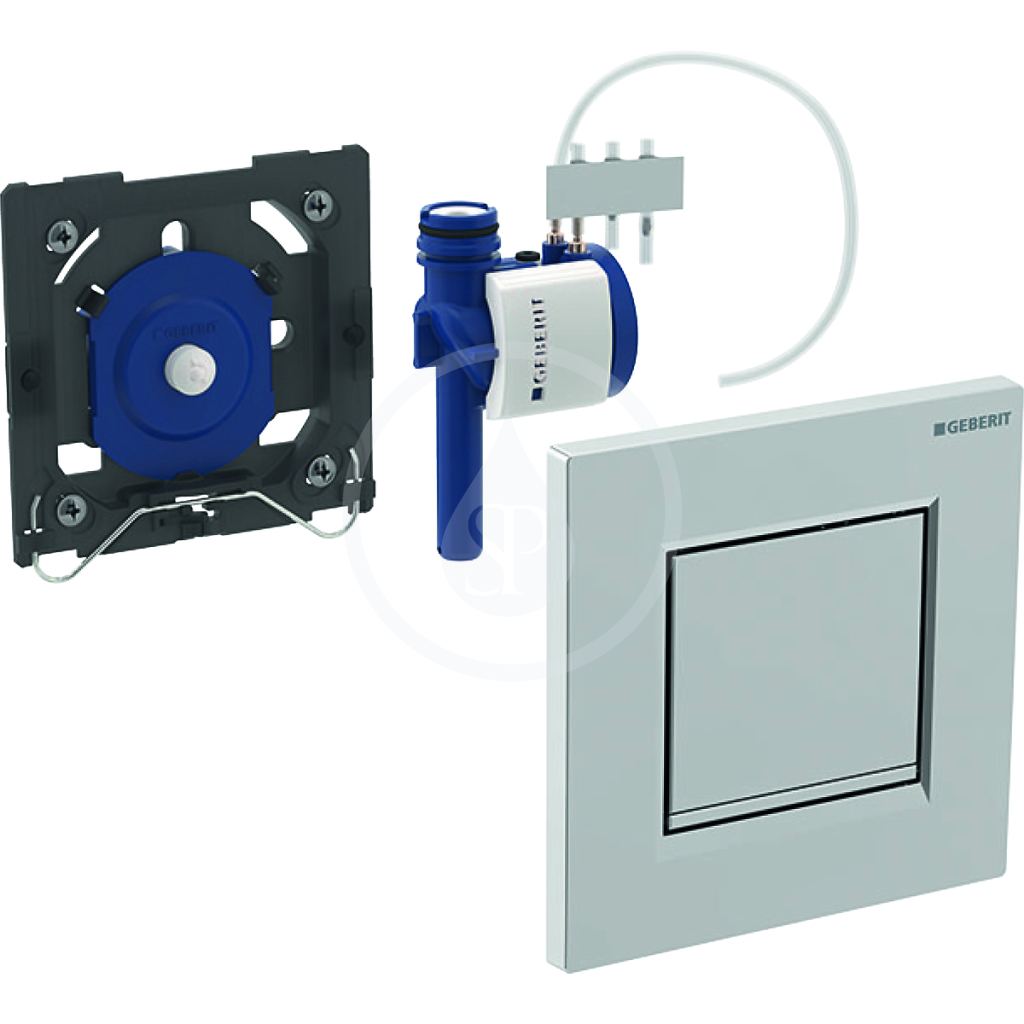

Obsah dodávky

• ovládací tlačítko typ 30
• pneumatické spouštění splachování, předmontované na upevňovacím rámečku
• pneumatický ventil
• upevňovací materiál
